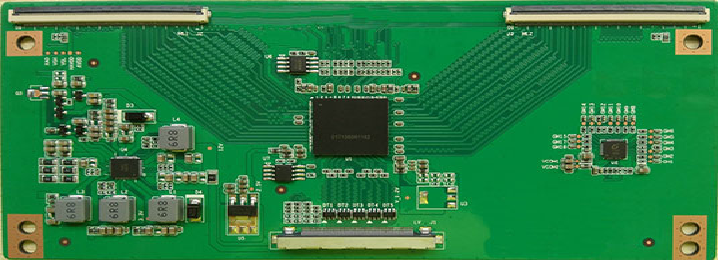

一、TCON板（邏輯板）簡介

邏輯板分為三個部分，第一部分為電源管理單元（PMU），12V輸入產生FPGA、GAMA IC、液晶屏所需的電壓，使用I2C接口通過單片機與電腦應用程序調試和配置；第二部分為主控單元，主要器件FPGA、SPI Flash、加密IC；第三部分為GAMA 電壓生成單元，主要IC是專用的可配置的GAMA IC，用于產生屏所需要的GAMA電壓，一般有12~16路，可通過I2C接口在線調試。

二、TCON板輸入標準

V-by-one協議是由日本賽恩電子公司（THine Electornics）開發的適用于平板顯示器的信號傳輸接口標準，除了包含SerDes技術以外，還采用了時鐘信號恢復等技術，使得每對線的最大傳輸速度達到了3.75Gbp。所以我們目前的AL3器件和EG4器件都無法接收V-by-one信號。目前主流4K主板基本都采用v-by-one接口。

LVDS標準有兩種，一種JEIDA標準，一種是VESA的標準，兩種標準只是RGB排序不一樣。LVDS標準每組4路數據一路時鐘，時鐘74.25MHz，每個時鐘周期傳輸7bits數據，數據速率為519.75Mbps。AL3，EG4器件都可以接收LVDS輸入。

三、TCON板輸出標準

USI-T協議是三星提出的專用于電視機面板驅動的標準，目前4K電視屏大部分采用該標準，每對信號獨立，都需要包含時鐘、視頻參數、GAMA參數、像素?cái)?shù)據等信息，速度在600Mbps~1.6Gbps。AL3/EG4芯片只能解決速度要求低的屏。

mini-lvds協議一般每組由1路時鐘6路數據組成，時鐘頻率根據數據量調整148.5MHz~297MHz，每個時鐘周期發送2bits數據，即數據速率297Mbps~594MHz。

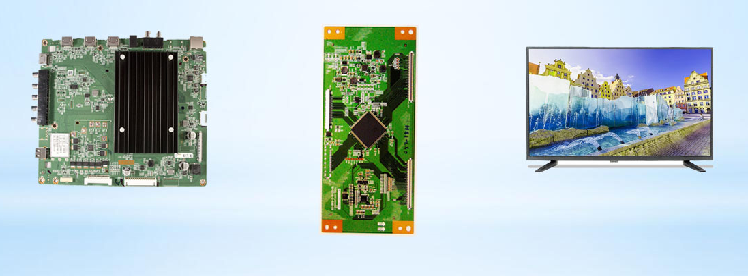

四、數字高清液晶電視結構

 1、TV主板：

         （1）PC小板（僅顯示用無電視機功能）

         （2）傳統電視機板（不帶網絡僅有電視機功能）

         （3）智能電視機主板（帶系統可聯網）

 2、TCON板到液晶屏source板（邊條）常用接口有：mini-lvds、usi-t

 3、主板到TCON板接口有：1080P 7:1 LVDS、V-by-one

4、非常用接口有：CMPI（部分4k電視屏）、EPI（部分4k電視屏）、mipi（小尺寸高清屏如手機屏）、RSDS（低分辨率屏）、TTL（小尺寸低分辨了液晶）
